Ievads vārstu vārstos
Vārtu vārsti
Aizvaru vārsti galvenokārt ir paredzēti plūsmas palaišanai vai apturēšanai, kā arī gadījumos, kad nepieciešama taisna{0}}šķidruma plūsma un minimāls plūsmas ierobežojums. Ekspluatācijas laikā šie vārsti parasti ir pilnībā atvērti vai pilnībā aizvērti.
Vārsta vārsta disks tiek pilnībā noņemts, kad vārsts ir pilnībā atvērts; disks ir pilnībā ievilkts vārsta pārsegā. Tādējādi tiek atstāta atvere plūsmai caur vārstu ar tādu pašu iekšējo diametru kā cauruļvadu sistēmai, kurā ir uzstādīts vārsts. Vārtu vārstu var izmantot plašam šķidrumu klāstam, un tas nodrošina ciešu blīvējumu, kad tas ir aizvērts.

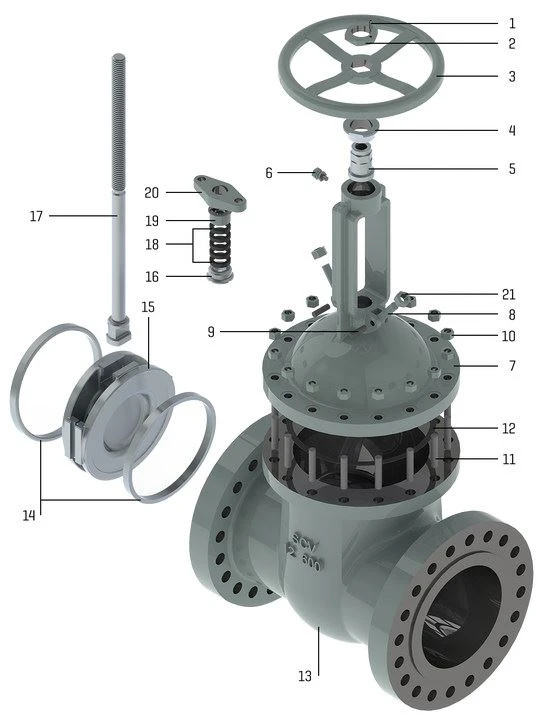

Vārtu vārsta konstrukcija
Vārtu vārsti sastāv no trim galvenajām daļām: korpusa, dzinēja pārsega un apdares. Korpuss parasti ir savienots ar citu aprīkojumu, izmantojot atloku, skrūvējamus vai metinātus savienojumus. Motora pārsegs, kurā atrodas kustīgās daļas, ir piestiprināts pie korpusa, parasti ar skrūvēm, lai varētu veikt apkopi. Vārsta apdare sastāv no kāta, vārtiem, diska vai ķīļa un sēdekļa gredzeniem.
Vārtu vārsta diski
Vārtu vārsti ir pieejami ar dažādiem diskiem vai ķīļiem. Vārtu vārstu diapazonu parasti nosaka pēc izmantotā ķīļa veida.
Visizplatītākie bija:
Cietais ķīlis ir visbiežāk izmantotais disks tā vienkāršības un izturības dēļ.
Vārstu ar šāda veida ķīli var uzstādīt katrā pozīcijā un tas ir piemērots gandrīz visiem šķidrumiem. Cietais ķīlis ir{0}}viengabala cieta konstrukcija un praktiski paredzēts turbulentai plūsmai.
Elastīgais ķīlis ir viengabalains{0}}disks ar griezumu pa perimetru, lai uzlabotu spēju labot kļūdas vai leņķa izmaiņas starp sēdekļiem.
Samazinājums atšķirsies pēc izmēra, formas un dziļuma. Sekls, šaurs griezums nodrošina nelielu elastību, bet saglabā izturību.
Dziļāks un platāks griezums vai ieliets padziļinājumā atstāj maz materiāla vidū, kas nodrošina lielāku elastību, bet samazina izturību.
Sadalītais ķīlis ir pašregulējošs{0}}un pašregulējošs abās sēdekļu pusēs. Šis ķīļa tips sastāv no divu{1}}daļiņu konstrukcijas, kas atrodas starp konusveida ligzdām vārsta korpusā. Šis ķīļa veids ir piemērots ne-kondensējošo gāzu un šķidrumu, īpaši kodīgu šķidrumu, apstrādei normālā temperatūrā.
Vārtu vārsta kāts
Kāts, kas savieno rokratu un disku, ir atbildīgs par pareizu diska novietojumu. Kāti parasti ir viltoti un savienoti ar disku, izmantojot vītni vai citus paņēmienus. Lai novērstu noplūdi, blīvējuma zonā ir nepieciešama smalka kāta virsmas apdare.
Aizbīdņu vārsti tiek klasificēti kā:
Augošs kāts
Neceļošs kāts
Rising Stem tipa vārstam, atverot vārstu, kāts pacelsies virs rokrata. Tas notiek tāpēc, ka kāts ir vītņots un savienots ar Yoke bukses vītnēm. Sjūgs ir neatņemama paceļamā kāta vārsta sastāvdaļa un ir uzstādīts uz motora pārsega.
Ja vārsts tiek atvērts, vārstam, kas nav uzlecošā kāta tipa, kāts nekustas uz augšu. Kāts ir vītņots diskā. Kad rokrats uz kāta tiek pagriezts, disks virzās uz augšu vai uz leju pa kātu uz vītnēm, kamēr kāts paliek vertikāli nekustīgs.
In the main Menu "Valves" you will find links to detailed (large) drawings of both stem types.
Rising Stem Gate vārsts
Vārtu vārsta sēdekļi
Vārtu vārstu ligzdas ir vai nu iebūvētas vārsta korpusā, vai ligzdas gredzena konstrukcijā. Sēdekļa gredzena konstrukcija nodrošina sēdekļus, kas ir vai nu vītņoti pozīcijā, vai tiek nospiesti pozīcijā, un blīvējums ir piemetināts pie vārsta korpusa. Pēdējā konstrukcijas forma ir ieteicama augstākas temperatūras apkalpošanai.
Integrētie sēdekļi nodrošina ligzdu no tāda paša konstrukcijas materiāla kā vārsta korpuss, savukārt iespiestie-vai vītņotie-ligzdas pieļauj izmaiņas. Gredzenus ar cieto apšuvumu var piegādāt izmantošanai, kur tie ir nepieciešami.
Vārtu vārstu priekšrocības un trūkumi
Priekšrocības:
Labas izslēgšanas funkcijas
Aizvaru vārsti ir divvirzienu, tāpēc tos var izmantot divos virzienos
Spiediena zudums caur vārstu ir minimāls
Trūkumi:
Tos nevar ātri atvērt vai aizvērt
Aizbīdņu vārsti nav piemēroti plūsmas regulēšanai vai droselei
Tie ir jutīgi pret vibrācijām atvērtā stāvoklī

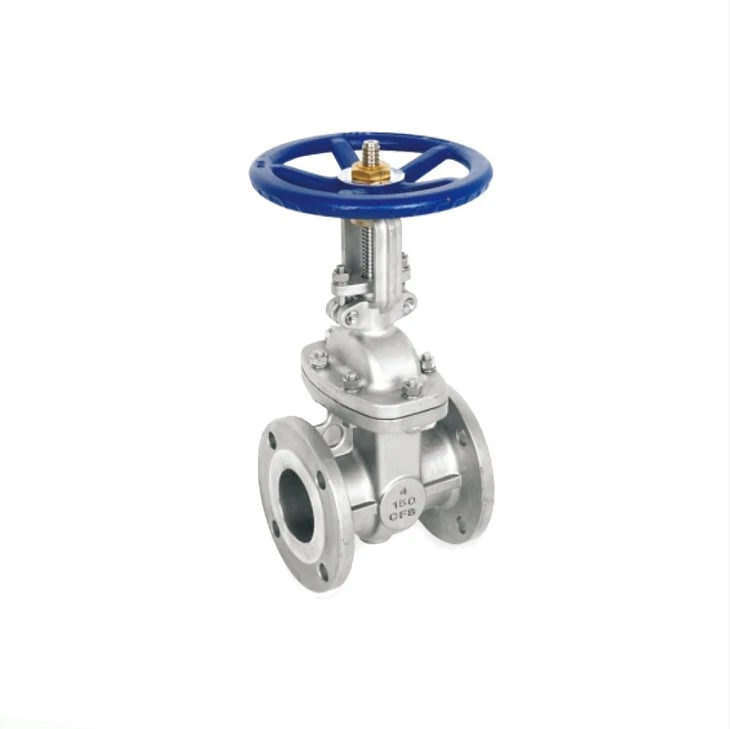

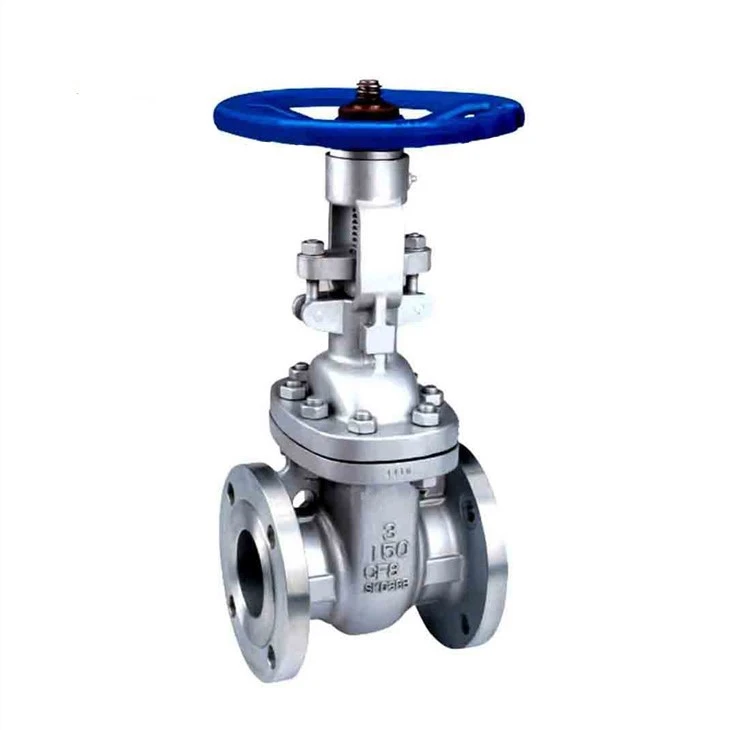

Cast Steel Gate Valve API 600 ANSI Class 150
Šis lieljaudas 150. klases atloku vārsts ar pilnu pieslēgvietu nodrošina izturību plašā rūpnieciskā lietojuma klāstā, katlu iekārtās un izturīgās vidēs. Ar rokratu darbināms un piedāvāts ANSI 150, nodrošinot minimālu noplūdi un maksimālu kalpošanas laiku.
Izstrādāts atbilstoši API 600 un pārbaudīts ar spiedienu saskaņā ar API 598/EN12266-1.
Parasti izmanto, ja ir svarīgs minimāls spiediena kritums. Šis lietā tērauda aizbīdņu vārsts nodrošina efektīvu plūsmas izolāciju abos vārsta virzienos. Ārējā skrūve un jūgs ar augšupejošu kātu atvēršanas/aizvēršanas indikācijai. WCB lieljaudas korpuss ar pilnu pieslēgvietu. Ķīļa disks ir pilnībā vadīts, lai nodrošinātu ciešu blīvējumu. Skrūvju korpusa konstrukcija ar rokrata darbību.
Galvenās iezīmes:
•Bolted Bonnet Construction
•Outside Screw and Yoke
•Non-Rotating Rising Stem
•Handwheel Operated
•Renewable Threaded-in Backseat Bushing
•Cast Steel
•Flanged ANSI 150
•Sizes 2" to 12"
•API 600
